Любая электрическая цепь вашего автомобиля защищена определенными по номиналу мощности предохранителями и реле. И при появлении какой либо электрической неисправности, перед тем как приступать к разборке электрических агрегатов, всегда следует начинать ремонт именно с проверки предохранителей.
Неисправные предохранители нужно заменить предохранителем того же номинала по мощности, которые можно определить по цвету и надписи на самом предохранителе. Номиналы предохранителей представлены в таблице распределения предохранителей.
Если новый вставленный предохранитель также перегорает, необходимо обратиться для выяснения и устранения причины поломки в специализированный сервис с квалифицированными работниками.
В этой статье мы рассмотрим описание предохранителей и реле Peugeot 301 2012-2018.

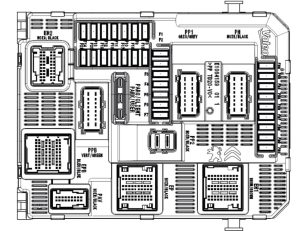

Блок предохранителей на приборной панели
Блок предохранителей расположен в нижней панели приборов с левой стороны.
Снимите крышку, потянув вверху справа, затем влево, полностью отсоедините крышку и переверните ее.
Моторного отсека

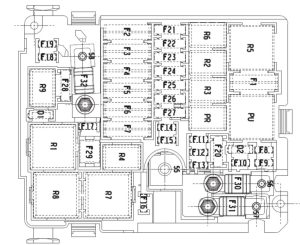

Блок предохранителей находится в моторном отсеке рядом с аккумулятором (с левой стороны).
Схема блока предохранителей
2012
Панель предохранителей
Назначение предохранителей в блоке предохранителей приборной панели (2012)
| № | Рейтинг | функции |
|---|---|---|
| F02 | 5 А | Регуляторы фар, диагностический разъем, панель кондиционера. |
| F09 | 5 А | Сигнализация, сигнализация (аксессуар). |
| F11 | 5 А | Дополнительное отопление. |
| F13 | 5 А | Парковочные датчики, парктроник (аксессуар). |
| F14 | 10 А | Панель кондиционера. |
| F16 | 15 А | Прикуриватель, розетка 12 В. |
| F17 | 15 А | Аудиосистема, аудиосистема (аксессуар). |
| F18 | 20 А | Аудиосистема / Bluetooth, аудиосистема (аксессуар). |
| F19 | 5 А | Монохромный экран C. |
| F23 | 5 А | Лампы вежливости, лампы для чтения карт. |
| F26 | 15 А | Горн. |
| F27 | 15 А | Насос для промывки экрана. |
| F28 | 5 А | Анти-вор. |
| F29 | 25 А | Обогрев заднего стекла. |
| F30 | 10 А | Обогрев зеркал. |
| F31 | – | Не используется. |
| F32 | – | Не используется. |
| F33 | 30 А | Передние электрические стеклоподъемники. |
| F34 | 30 А | Задние электрические стеклоподъемники. |
| F35 | 30 А | Подогрев передних сидений. |
| F36 | – | Не используется. |
| F37 | 20 А | Интерфейс трейлера. |
Моторного отсека
Распределение предохранителей в моторном отсеке
| № | Рейтинг | функции |
|---|---|---|
| F14 | 15 А | Подогрев нижнего ветрового стекла. |
| F15 | 5 А | Компрессор кондиционера. |
| F16 | 15 А | Передние противотуманные фары. |
| F18 | 10 А | Фара дальнего света правая. |
| F19 | 10 А | Левая фара дальнего света. |
| F29 | 40 А | Мотор переднего стеклоочистителя. |
| F30 | 80 А | Заглушки подогревателя (дизель). |
2015, 2016, 2017, 2018
Панель предохранителей
Назначение предохранителей в блоке предохранителей приборной панели (2015-2018)
| № | Рейтинг | функции |
|---|---|---|
| F02 | 5 А | Регуляторы фар, диагностический разъем, панель кондиционера. |
| F09 | 5 А | Сигнализация, сигнализация (аксессуар). |
| F11 | 5 А | Дополнительное отопление. |
| F13 | 5 А | Парковочные датчики, парктроник (аксессуар). |
| F14 | 10 А | Панель кондиционера. |
| F16 | 15 А | Прикуриватель, розетка 12 В. |
| F17 | 15 А | Аудиосистема, аудиосистема (аксессуар). |
| F18 | 20 А | Аудиосистема / Bluetooth, аудиосистема (аксессуар). |
| F19 | 5 А | Монохромный экран C. |
| F23 | 5 А | Лампы вежливости, лампы для чтения карт. |
| F26 | 15 А | Горн. |
| F27 | 15 А | Насос для промывки экрана. |
| F28 | 5 А | Анти-вор. |
| F29 | – | Не используется. |
| F30 | 10 А | Обогрев зеркал. |
| F31 | 25 А | Обогрев заднего стекла |
| F32 | – | Не используется. |
| F33 | 30 А | Передние электрические стеклоподъемники. |
| F34 | 30 А | Задние электрические стеклоподъемники. |
| F35 | 30 А | Подогрев передних сидений. |
| F36 | – | Не используется. |
| F37 | 20 А | Интерфейс трейлера. |
Моторного отсека
Распределение предохранителей в моторном отсеке
| № | Рейтинг | функции |
|---|---|---|
| F14 | 15 А | Подогрев нижнего ветрового стекла. |
| F15 | 5 А | Компрессор кондиционера. |
| F16 | 15 А | Передние противотуманные фары. |
| F18 | 10 А | Фара дальнего света правая. |
| F19 | 10 А | Левая фара дальнего света. |
| F29 | 40 А | Мотор переднего стеклоочистителя. |
| F30 | 80 А | Заглушки подогревателя (дизель). |
F1 40A + BATT компьютер системы кондиционирования
F2 — — —
F3 70A + BATT блок предохранителей и реле салона BH12 — электрические стеклоподъемники — подогрев сидений
F4 80A + BATT питание постоянным током 2;BH12 — блок предохранителей и реле салона
F5 70A + BATT встроенный системный интерфейс
F21 25A + BATT стартер
F7 70A + BATT встроенный системный интерфейс
F8 15A + APC компьютер управления двигателем
F9 15A + APC компьютер управления двигателем
F10 15A + APC компьютер управления двигателем
F11 20A + APC компьютер управления двигателем
F6 60A + BATT блок электровентилятора
F12 5A + APC блок электровентилятора — реле управления вакуумным насосом
F13 5A + APC встроенный системный интерфейс
F22 40A + BATT компьютер автоматизированной коробки передач с ручным управлением
F23 40A + BATT антиблокировочная система — система динамической стабилизации — реле питания блока торможения
F24 20A + BATT антиблокировочная система — система динамической стабилизации — реле питания блока торможения
PR mini 25A — главная — блок электровентилятора — компьютер управления двигателем
PU power 50A — мощность — компьютер системы контроля двигателя
R1 — — —
R2 mini 25A — включение функции обогрева заднего стекла
R3 mini 25A — компрессор кондиционера
R4 mini 25A — управление задними противотуманными фонарями
R5 power 50A — управление вентилятором
R6 mini 25A — запуск двигателя
R7 cubique 35A — встроенный системный интерфейс
R8 cubique 35A — двигатель переднего стеклоочистителя
R9 mini 25A — фары ближнего/дальнего света
F14 15A + BATT блок предохранителей и реле двигателя
F15 5A + BATT блок предохранителей и реле двигателя — реле компрессора кондиционера
F16 15A + BATT левая и правая противотуманные фары
F17 — — —
F18 10A + APC правая фара
F19 10A + APC левая фара
F25 30A + BATT реле подогрева заднего стекла
F26 15A + BATT компьютер автоматической коробки передач
F27 25A + BATT встроенный системный интерфейс
F28 — — —
F29 40A + APC двигатель переднего стеклоочистителя
F30 — + BATT блок предпускового и последующего подогрева — реле вакуумного насоса
F31 — + BATT блок CTP
F32 — + BATT компьютер электрического усилителя рулевого управления+
F1 10A + APC двухфункциональный концевой выключатель педали тормоза
F2 5A + APC фары ближнего/дальнего света — зеркала заднего вида — корректор направления фар — управление скоростью электровентилятора — компьютер кондиционера — диагностический разъем
F3 10A + APC защитный выключатель круиз-контроля — насос топливной присадки — компьютер электрического усилителя рулевого управления
F4 5A + APC селектор передач — реле мощности электрического усилителя рулевого управления
F5 5A + APC реле управления блокировкой рычага переключения передач — компьютер автоматической коробки передач
F6 10A + BATT двухфункциональный контактный датчик торможения — диагностический разъем
F7 — — —
F8 5A + APC подрулевой переключатель
F9 5A + BATT сирена противоугонной сигнализации
F10 5A + BATT блок автономной телекоммуникационной системы
F11 5A + APC узел управления автоматической коробкой передач — блок защиты под капотом двигателя
F12 5A + APC антиблокировочная система — система динамической стабилизации
F13 5A + APC компьютер системы помощи при парковке
F14 15A + CAN компьютер кондиционера
F15 — — —
F16 15A + ACC прикуриватель
F23 — плафоны освещения индивидуальные
F24 30A + APC узел замков дверей
F25 — — —
F26 15A + BATT звуковая сигнализация
F27 15A + BATT насос переднего и заднего стеклоочитителя
F28 5A + BATT Замок зажигания
F29 — — —
F30 — — —
R1 — — подрулевой коммутационный блок — прикуриватель — аудиосистема — автономный телекоммуникационный блок — сирена охранной сигнализации
R2 — — приборная панель — селектор передач — компьютер подушек безопасности — реле мощности электрического усилителя рулевого управления — многофункциональный дисплей — компьютер системы помощи при парковке — компьютер кондиционера
R3 — — двухфункциональный датчик торможения — защитный выключатель круиз-контроля — насос топливной присадки — автоматическая коробка передач — фары ближнего/дальнего света — антиблокировочная система — система динамической стабилизации — компьютер электрического усилителя рулевого управления — наружные зеркала заднего вида — корректор направления фар — блок защиты под капотом двигателя — управление скоростью электровентилятора охлаждения — компьютер кондиционера — диагностический разъем
R4 — — —
R5 — — насос переднего и заднего стеклоочитителя
R6 — — насос переднего и заднего стеклоочитителя
R7 — — звуковая сигнализация
R8 — — —
R9 — — узел замков дверей
R10 — — узел замков дверей
R11 — — —
R12 — — —
R13 — — —
F17 15A + ACC Автомагнитола
F18 20A + APC Автомагнитола
F19 5A + APC Многофункциональный дисплей
F20 5A + CAN компьютер подушек безопасности
F21 5A + CAN панель приборов
F22 30A + BATT узел замков дверей
